隔离电源模块

JAD12- C 1200-TF 防爆隔离电源模块防爆设计

使用说明书

1　概述

JAD12-C1200-TF防爆隔离电源模块(以下简称电源模块)是根据GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.4-2010《爆炸性环境  第4部分：由本质安全型“i”保护的设备》、GB3836.9-2014《爆炸性环境  第9部分：浇封型“m”》、GB 12476.1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》，GB 12476.4-2010《可燃性粉尘环境用电气设备 第4部分：本质安全型“iD”》GB 12476.6-2010《可燃性粉尘环境用电气设备 第6部分：浇封保护型“mD”》的规定制成复合型。

本产品的防爆结构是经过国家指定检验单位审查，检验合格，并签发相应防爆合格证的工厂用Ex防爆电器元件。

2 结构特征、型号及防爆标志

2.2  防爆标志：Ex eb ib mb IIC T6 Gb / Ex iD mD A21 IP65 T85℃

2.4  防爆合格证号：

2.5  基本参数

2.5.1 本安参数见表1

表1

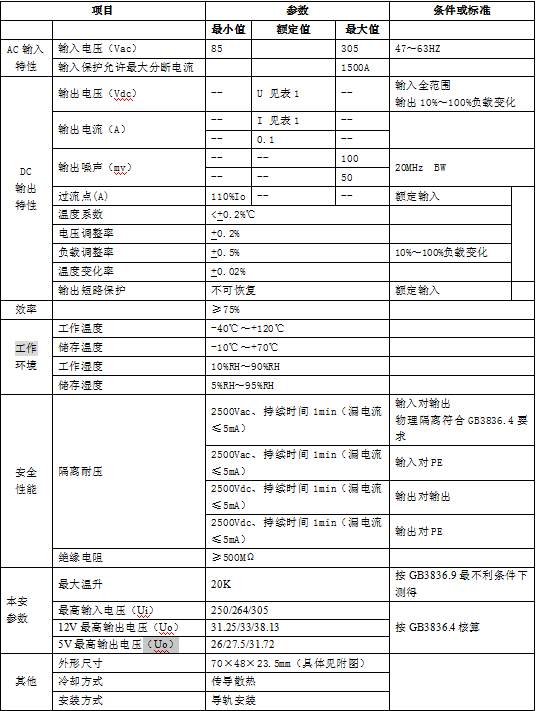

2.5.2 其他电气参数见表2

 注：a)、输出特性指标为负载在纯阻性条件下，若非纯阻性负载，需另行规定。

b)、纹波测试是在额定输入，用双绞线连接，带宽20MHz、输出并联0.1μF和10μF电容下完成。

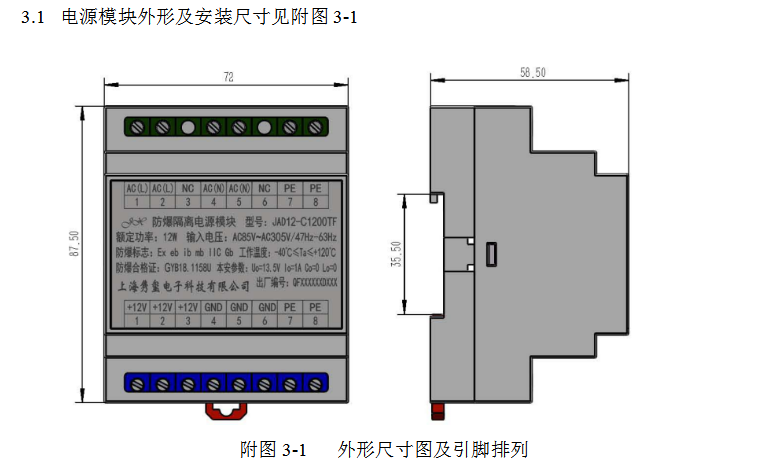

3 外形尺寸、引脚排列

3.2  安装前进行下列检查，若不符合要求，不允许使用。

a. 所有防爆标志和防爆合格证编号是否正确和齐全。

b.  防爆级别、组别须符合爆炸性混合物场所的需要。

c.  产品外观完好无裂纹。

4 重要提示

4.1 本产品为Ex元件，用于防爆场所时需有其他防爆型式进行保护。

4.2  不得任意更换与本安性能有关的元件。

5 贮存

电源模块应贮存在干燥、通风、无腐蚀性物质的仓库中。
